三通調節閥與雙調節閥分程控制的區別

在焦化裝置中，既有使用三通閥來調節溫度的方法，也有使用雙調節閥通過分程控制來實現溫度調節的方法。

• 分程控制的雙調節閥流量也是不改變的，除非你手動調整上下游閥和旁路閥。
• 三通閥要比2個兩通調節閥成本有優勢。調節簡單，便捷。但一旦閥門有問題，所有三個管路都要受影響。調節精度不高。
• 在芳烴抽提裝置中有好多重沸器都用三通閥控制溫度，撇開調節精度不說，三通閥沒有上下游手閥和付線閥，一旦閥門出現問題，是無法在線切除檢修的，必須停工處理
• 三通閥的價格比雙調節閥便宜得多，對于安裝位置很緊張的管道，特別好用。
• 用三通閥比用雙調節閥在建設成本上有優勢，主要是要防止閥板脫落，我們是做法是在安裝前把閥板和閥桿直接焊死。一般三通閥都有手輪，只要閥板不脫落就不會影響操作。

三通閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為合流閥和分流閥兩種，它有如下特點：

• 三通閥工作時，一個通路處全關，另一個通路全開位置，關閉時受力與單座閥相似。
• 三通是由單、雙座閥改型而成，并利用閥芯自身導向，更換氣開氣閉時，必須更換執行機構。
• 由于小口徑不平衡力小，當Dg≤80時，合流閥可用于分流場合。
• 三通閥閥芯與套筒閥的套筒一樣，其節流面積有開大窗口和打小孔（噴射型）兩種，后者有降低噪音，減小共振的功能。

作用方式和結構

三通控制閥有三個出入口與管道相連，按作用方式可分為合流和分流兩種。
合流是兩種流體通過閥時混合成第三種流體，或者兩種不同溫度的流體通過閥時混合成溫度介于前兩者之間的第三種流體，這種閥有兩個進口和一個處口。
分流是把一種流體通過閥時分成兩路，當閥關閉一個出口的同時就打開另一個出口，這種閥有一個進口和兩出口。

應用

三通控制閥可以省掉一個兩通閥和一個三通接管，常用于熱交換器的旁通調節，也可用于簡單的比例調節。一般用于調節熱交換器的旁通量來控制其出口流體溫度。通常三通閥裝在入口為分流，裝在出口為合流。一般要求三通閥的溫差小于150度，泄露等級為3級。

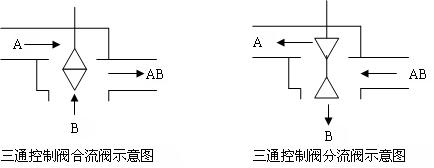

簡圖
