油密封旋塞閥適用于公稱壓力PN10，工作溫度-29～100℃的城建、化工、冶金、石油、制藥、食品、飲料、環保行業等各種工況的管路上，切斷或接通管路介質。
油密封旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。油密封旋塞閥主要供開啟和關閉管道和設備介質之用。
設計制造標準：GB/T 12240-2008、GB/T 22130-2008
結構長度標準：GB/T 12221-2005
當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
| 零件名稱 | 閥體、塞子 | 填料 | 墊片 |
|---|---|---|---|
| 材料 | 灰鑄鐵 | 橡膠石棉盤根 | 橡膠石棉板 |
| 公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作壓力P（MPa） | 適用介質 | 適用溫度(℃)聚四氟乙烯 | |
|---|---|---|---|---|---|
| 殼體 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 1.0 | 煤氣、油品 | ≤100 |
| 公稱通徑DN（mm） | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | □S | Z-∮d | H1 | |
| 50 | 170 | 160 | 125 | 100 | 32 | 4-∮18 | 315 |
| 65 | 220 | 180 | 145 | 120 | 36 | 4-∮18 | 360 |
| 80 | 250 | 195 | 160 | 135 | 46 | 4-∮18 | 455 |
| 100 | 300 | 215 | 180 | 155 | 50 | 8-∮18 | 500 |
| 125 | 350 | 245 | 210 | 185 | 55 | 8-∮18 | 510 |
| 150 | 400 | 280 | 240 | 210 | 60 | 8-∮23 | 605 |
| 200 | 480 | 335 | 295 | 265 | 60 | 8-∮23 | 760 |
| 250 | 530 | 390 | 350 | 320 | 85 | 12-∮23 | 800 |
| 300 | 610 | 440 | 400 | 368 | 100 | 12-∮23 | 820 |
 |
 |

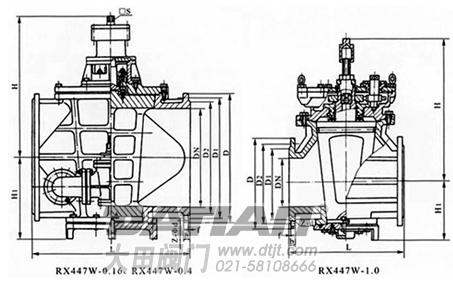

| 油密封旋塞閥 | 油密封旋塞閥 結構圖 |
