G49W(無襯里)、 G49J(襯膠)三通隔膜閥

用途

G49W(無襯里)、G49J(襯膠)三通隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN1.0

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

• 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
• 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
• 襯里：無襯里、橡膠
• 隔膜：橡膠
• 閥瓣：鑄鐵
• 閥桿：碳鋼、不銹鋼
• 手輪：鑄鐵

測試

• 襯里層：電火花檢測
• 試驗與檢驗按GB/T13297標準
• 公稱壓力：PN（Mpa）
• 閥體：PN×1.5
• 密封：PN×1.1

結構特點

隔膜閥是一種特殊形式的截止閥；

1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失?。?/li>
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

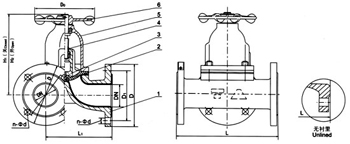

部件列表：1、閥體 2、隔膜 3、閥瓣 4、閥桿 5、閥蓋 6、手輪

• 設計與制造：GB122239
• 結構長度：GB12221、JB1688
• 法蘭連接尺寸：GB4216、JB78

主要尺寸及重量
