德標截止閥

概述

德標截止閥結構合理、密封可靠，特別適用于易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨、乙二醇等介質。德標截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
德法蘭截止閥適用于公稱壓力PN16～PN160，工作溫度-29～350℃的易燃、易爆、劇毒、毒性流體、高溫導熱油、液氨、乙二醇等工業流體介質。
此廣泛應用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、天然氣等其它氣體系統，性能安全可靠。

技術規范

結構形式 BB-BG-OS＆Y
驅動方式 手動
電動
設計標準 DIN3356
結構長度 DIN3202
連接法蘭 DIN2543-2545
試驗和檢驗 DIN3230

注：系列閥門連接法蘭克根據用戶要求設計制造。

產品性能規范

公稱壓力（MPa） 殼體實驗壓力（MPa） 密封試驗壓力（MPa） 適用溫度(℃) 適用介質
1.6 2.4 1.76 -110～600℃ 水、蒸汽、油品等
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04

主要零件材料及性能

殼體 GS-C25 1.4308
閥瓣 GS-C25 1.4308 1.4408 Monel
閥桿 13Cr 1.4308 1.4408 Monel F304
閥瓣密封面 13Cr 13Cr STL 1.4308 STL 1.4408 STL Monel 1.4308 1.4308 STL
閥座密封面 13Cr STL STL 1.4308 STL 1.4408 STL Monel 1.4308 STL STL
殼體 1.4408 1.4306 1.4301
閥瓣
閥桿 1.4408 1.4306 1.4301
閥瓣密封面 1.4408 1.4408 STL 1.4306 1.4306 STL 1.4301 1.4301 STL
閥座密封面 1.4408 STL STL 1.4306 STL STL 1.4301 STL STL


德標截止閥

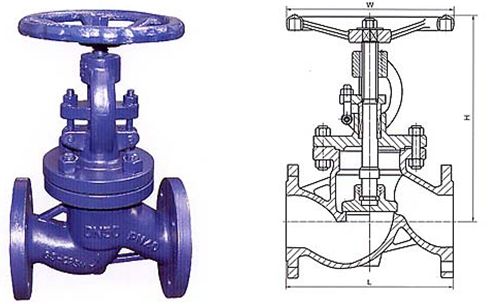

德標截止閥結構圖

主要外形和連接尺寸

壓力等級 (MPa) PN1.6MPa
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 450 600 730 850 980 1100
H 240 260 276 285 300 305 354 402 437 496 541 699 815 914 1189 1350
W 120 140 160 160 180 200 200 750 250 300 350 400 450 500 550 600
重量（Kg） 8 10 12 16 17 20 30 38 56 75 100 182 278 398 500 618


主要外形和連接尺寸

壓力等級(MPa) PN2.5MPa
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 450 600 730 850 980 1100
H 240 260 276 285 300 325 363 415 453 505 556 744 864 948 1269 1450
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
重量（Kg） 8 10 12 16 17 20 30 39 58 80 101 190 290 405 510 650


主要外形和連接尺寸

壓力等級 (MPa) PN4.0MPa
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 230 290 310 350 400 450 600 730 850 980 1100
H 240 260 276 285 300 325 370 430 480 532 589 783 888 965 1285 1512
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
重量（Kg） 8 10 12 16 17 22 31 41.5 61 83 110 210 318.5 430 520 680


德標截止閥

德標截止閥結構圖

主要外形和連接尺寸

壓力等級 (MPa) PN6.4MPa
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 300 340 380 430 500 550 650 775 900 1025 1150
H 240 260 276 285 300 305 354 402 437 495 541 699 815 914 1189 1350
W 120 140 160 160 180 200 200 750 250 300 350 400 450 500 550 600
重量（Kg） 8 10 12 16 17 20 30 38 56 75 100 182 278 398 500 618


主要外形和連接尺寸

壓力等級(MPa) PN10.0MPa
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 300 340 380 450 500 550 650 775 900 1025 1250
H 240 260 276 285 300 325 363 415 453 505 556 744 864 948 1269 1450
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
重量（Kg） 8 10 12 16 17 20 30 39 58 80 101 190 290 405 510 650


主要外形和連接尺寸

壓力等級(MPa) PN16.0MPa
口徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 300 340 380 450 500 550 650 775 900 1025 1250
H 240 260 276 285 300 325 370 430 480 532 589 783 888 965 1285 1512
W 120 140 160 160 180 200 200 250 300 350 400 450 500 550 600 600
重量（Kg） 8 10 12 16 17 22 31 41.5 61 83 110 210 318.5 430 520 680

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
