H724X-浮球閥

產品介紹

H724X-浮球閥適用于工礦企業、民用建筑自動供水系統。

工作原理

運用杠桿原理，當使用介質通過閥體流入水池或水箱時，將浮球浮起，浮球帶動閥桿升起。
當閥桿接近水平位置時，閥門即關閉；當水位下降，球與閥桿下垂時，閥門即自動開啟供水。

技術參數

使用介質：潔凈水
公稱壓力：≤0 4MPa
介質溫度：≤60℃

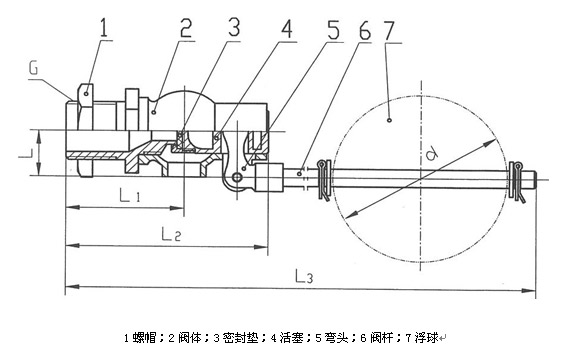

結構示意圖

規格及外形尺寸

事項

1. 浮球閥是種簡易的液面控制閥，因此本閥不附帶保護裝置，用戶應根據不同情況自設 保護裝置。如屋頂水箱應設置溢流管。如用于地下水池應設置溢流管，溢流水泵和報警裝置。
2. 應時常觀察浮球閥的工況是否正常，如發現密封墊損壞應及時更換，以免浮球閥漏水造 成液面過高，浮力過大，使閥桿彎曲變形不能正常工作。
3. 重要場合，且口徑大于DN50，請使用遙控浮球閥。
