3051一體化三閥組

結構形式

3051一體化三閥組，是差壓變送器的組合件。通過閥組與各種類型的差壓變送器結為一體，使差壓變送器的鏈接簡化而牢固，并減少泄漏點。3051一體化三閥組可配接：1151、3051、EJA、ST3000等系列差變送器。

應用規范

1. 設計制造：GB/T 12224-1989 ；JB/T 8473-1996
2. 連接形式：法蘭式連接
3. 結構特征：錐面密封；浮動閥瓣
4. 閥門檢驗和實驗：GB/T 13927-1992
5. 材料：碳鋼按GB/T 12228-1989的規定
   不銹鋼按 GB/T 1220-1989的規定

適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

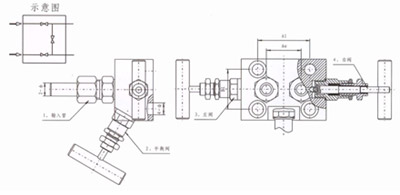

結構示意圖

性能規范 單位：MPa

主要零件材料

主要外形尺寸

三閥組結構原理

三閥組由閥體、二個截止閥及一個平衡閥組成。三閥組是由三個互相溝通的三個閥組成。
根據每個閥在系統中所起的作用可分為：左邊為高壓閥，右邊為低壓閥，中間為平衡閥。
三閥組與差變送器配套使用,作用是將正、負壓測量室與引壓點導通或斷開；或?qū)⒄搲簻y量室斷開或?qū)ā?/p>

儀表三閥組的作用

如果說是用節流原件+差壓變送器測流量的話，變送器一般都要帶三閥組或五閥組，三閥組的作用是兩個用于切斷，一個用于平衡，五閥組的作用是兩個切斷，兩個排放，一個平衡 在差壓式變送器接入工藝管道時要用“三閥組”，作用是：

1. 在管道由初始狀態（空）加入介質時，傳感器兩側壓力會突然變化，壓差增大，為避免，應先關閉傳感器兩側的閥A、B，打開旁通閥C；
2. 在介質充滿管道，并趨近平穩、平衡后，逐漸打開A、B，使傳感器兩側均勻施加壓力；
3. 最后關閉閥C，傳感器開始正常工作；
4. 關閉順序與上述情況相反。
