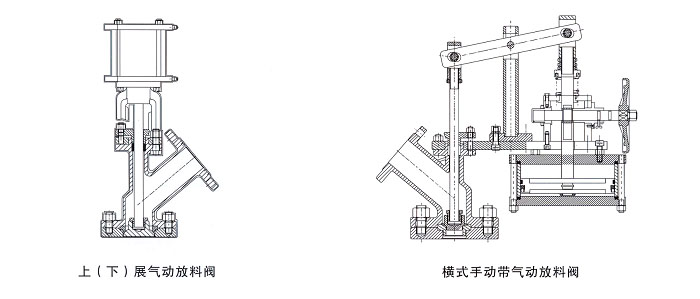

橫式手動帶氣動放料閥閥門氣動驅動裝置安全、可靠、成本低，使用維修方便，是閥門驅動機構有中的一大分支。氣動技術采用的工作壓力較低，通常大于0.82MPa，又因結構尺寸不宜過大，因而氣動裝置的總推力不可能很大。
| 氣源工作壓力 | 0.4～0.7MPa |
|---|---|
| 環(huán)境溫度和介質溫度 | 5～60℃ |
| 活塞工作速度和葉片外線速度 | 10～500mm/s |
| 電磁控制信號電流 | 4～20mA |
閥門氣動裝置按其結構特點分為三種：薄膜式氣動裝置、氣缸式拔動裝置、擺式氣動裝置。此外還有拔動馬達式拔動裝置。
| 薄膜式 | 氣缸式 | 擺動式 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 薄膜氣缸 | 膜片 | 彈簧 | 活塞桿 | 氣缸 | 活塞與活塞環(huán) | 活塞桿 | 手動操作機構 | 氣動附件 | 缸體 | 定子 | 轉子 | 葉片 | ||||||||||
| 盤形膜片 | 平膜片 | 單氣缸 | 雙氣缸 | O型密封圈 | J型密封圈 | U型密封圈 | V型密封圈 | Y型密封圈 | 回路系統(tǒng) | 信號返回器 | 空氣過濾器 | 調壓閥油霧器 | 控制換向閥 | |||||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的橫式手動帶氣動放料閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
