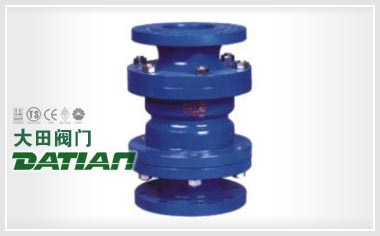

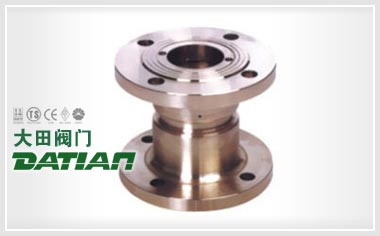

Y43X型比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。Y13X型比例式減壓閥的減壓比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根據要求設計特殊比例的減壓閥。
當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。
當在閥后管網上無用水時閥門關閉，閥前后壓力比是定值；當閥后管網啟用消火栓或噴頭噴水時，閥前壓力大于閥后壓力，推動活塞后移比例式減壓閥打開，閥后管 網壓力隨流量的增加而降低（符合流量-壓力特性曲線），直至達到平衡位置，活塞停止移動。 當閥后管網停止用水時由于活塞后端壓強升高，比例式減壓閥活塞失去平衡狀態而前移，比例式減壓閥關閉。一般選擇比例式減壓閥是使設計流量在流量-壓力特性 曲線的直線段上，這樣閥后壓力與閥前壓力仍呈比例關系。
| 適用介質 | 水、氣體 | |||
|---|---|---|---|---|
| 適用溫度 | ≤ 90℃ | |||
| 壓力誤差 | ≤8 % | |||
| 最小開啟壓力 | 2∶1 | 0.2MPa | ||
| 最小開啟壓力 | 3∶1 | 0.3MPa | ||
| 連接形式 | 法蘭、內螺紋 | |||
| 主要零件材料 | 閥體 | 錫青銅 | 不銹鋼 | 鑄鐵 |
| 主要零件材料 | 內件 | 錫青銅 | 不銹鋼 | 錫青銅或不銹鋼 |

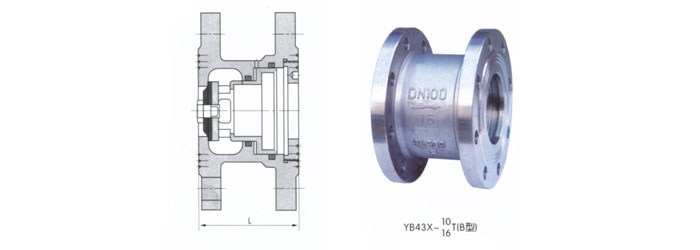

| 型號 | 公稱壓力PN(MPa) | 公稱通徑 DN(mm) |
L |
|---|---|---|---|
| YB43X-10T (B型) |
1 0 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 | ||
| YB43x-16T (B型) |
1 6 | 50 | 85 |
| 65 | 102 | ||
| 80 | 122 | ||
| 100 | 140 | ||
| 125 | 160 | ||
| 150 | 178 | ||
| 200 | 230 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Y43X型比例式減壓閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
