您現在所在位置：大田閥門 >> 襯氟閥門(襯里閥門)
設計與制造：HG/T21562、HG21501
法蘭連接尺寸：JB78 JB79 HG5010、ANSI B16.5、JIS2212
用途：

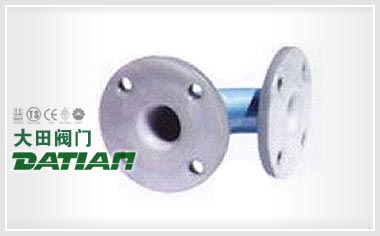

鋼襯管件專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料、工程塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級： GB DIN:1.6MPa,2.5MPa ANSI:150Lb
襯里層：電火花檢測
實驗與檢驗按GB/T13927、API598標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
管子：碳鋼 法蘭：碳鋼 彎頭：碳鋼 襯里：氟塑料、PO

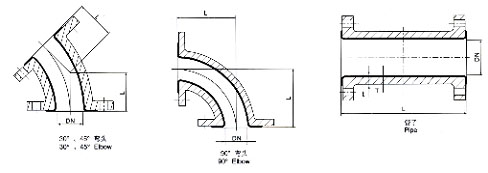

| 公稱通徑 | L | 鋼管壁厚 | 襯里厚度 | 單位質量 | |
|---|---|---|---|---|---|
| DN | NPS | t | T | ||
| 25 | 1 | 100～1000 | 3 | 2 | 4.7 |
| 32 | 11/4 | 3 | 2 | 6.1 | |
| 40 | 11/2 | 3.5 | 2 | 7.5 | |
| 50 | 2 | 150～3000 | 4 | 2 | 10.4 |
| 65 | 21/2 | 4 | 2.2 | 14.7 | |
| 80 | 3 | 4.5 | 2.2 | 16.7 | |
| 100 | 4 | 4.5 | 2.2 | 21.1 | |
| 125 | 5 | 4.5 | 2.5 | 27.4 | |
| 150 | 6 | 5 | 2.5 | 35.4 | |
| 200 | 8 | 200～5000 | 6 | 2.5 | 55 |
| 250 | 10 | 7 | 2.5 | 88.2 | |
| 300 | 12 | 8 | 2.5 | 104.5 | |
| 公稱通徑 | L | 鋼管壁厚 | 襯里厚度 | 單位質量 | |
|---|---|---|---|---|---|
| DN | NPS | t | T | ||
| 25 | 1 | 98 | 3 | 2 | 2.7 |
| 32 | 11/4 | 108 | 3 | 2 | 3.2 |
| 40 | 11/2 | 115 | 3.5 | 2 | 4.3 |
| 50 | 2 | 125 | 4 | 2 | 5.7 |
| 65 | 21/2 | 137 | 4 | 2.2 | 6.8 |
| 80 | 3 | 144 | 4.5 | 2.2 | 7.3 |
| 100 | 4 | 156 | 4.5 | 2.2 | 9.1 |
| 125 | 5 | 173 | 4.5 | 2.5 | 12.6 |
| 150 | 6 | 191 | 5 | 2.5 | 18.5 |
| 200 | 8 | 220 | 6 | 2.5 | 26.4 |
| 250 | 10 | 257 | 7 | 2.5 | 36.2 |
| 300 | 12 | 285 | 8 | 2.5 | 46.6 |
| 公稱通徑 | L | 鋼管壁厚 | 襯里厚度 | 單位質量 | |
|---|---|---|---|---|---|
| DN | NPS | t | T | ||
| 25 | 1 | 62 | 3 | 2 | 2.5 |
| 32 | 11/4 | 65 | 3 | 2 | 3.4 |
| 40 | 11/2 | 63 | 3.5 | 2 | 3.6 |
| 50 | 2 | 64 | 4 | 2 | 4.3 |
| 65 | 21/2 | 71 | 4 | 2.2 | 6.1 |
| 80 | 3 | 74 | 4.5 | 2.2 | 6.37 |
| 100 | 4 | 85 | 4.5 | 2.2 | 8.3 |
| 125 | 5 | 105 | 4.5 | 2.5 | 12.5 |
| 150 | 6 | 123 | 5 | 2.5 | 17.3 |
| 200 | 8 | 158 | 6 | 2.5 | 25.8 |
| 250 | 10 | 195 | 7 | 2.5 | 41.7 |
| 300 | 12 | 226 | 8 | 2.5 | 49.1 |
