EG41W(無襯里)、EG41J(襯膠) 堰式隔膜閥

用途

EG41W(無襯里)、EG41J(襯膠)堰式隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。

• 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
• 壓力等級：PN(MPa)　0.6 1.0 1.6
• 設計與制造：BS5156
• 結構長度：5156
• 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

材料

• 閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
• 閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
• 襯里：無襯里、橡膠
• 隔膜：橡膠
• 閥瓣：鑄鐵
• 閥桿：碳鋼、不銹鋼
• 手輪：鑄鐵

測試

• 襯里層：電火花檢測
• 試驗與檢驗按BS6755標準
• 公稱壓力：PN(MPa)
• 閥體：PN×1.5 密封：PN×1.1

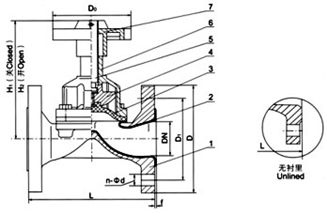

主要零部件及外形尺寸圖

1.閥體　2.閥體襯里　3.隔膜　4.閥瓣　5.閥桿　6.閥蓋　7.手輪

結構特點

隔膜閥是一種特殊形式的截斷閥：

1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。

主要連接尺寸
