200X活塞式可調式減壓閥

概述

200x活塞式可調式減壓閥，使用于管道通徑大干500mm的水系統中。根據下游所需的壓力，將上游不穩定的高壓介質，減壓到符合規定的下游壓力。該規定壓力事先在導閥上設定，通過導閥的啟閉來控制活塞的上下運動，從而達到下游壓力的穩定。

工作原理

火災發生時，消防急需大量用水，立即切斷生活用水，確保足夠的消防用水;當消防停止用水壓力減小時，閥門自動打開，呈常開狀態，恢復生活供水。該閥使系統無須另設專門的消防單獨供水管網，大大地節約了建設成本和用水量。

適用范圍

當前水力控制閥廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

結構特點

200x活塞式可調式減壓閥由主閥、導閥、針閥、球閥、微型過濾器和壓力表組成水力控制接管系統。使用時，當調定出口壓力后，能自動保持穩定出口壓力。 本產品利用導閥自力控制，不需要其它裝置和能源，保養簡便，壓力控制準確度高，受進口壓力和流量影響小，減壓穩壓可靠。

主要零件材料

典型安裝示意圖

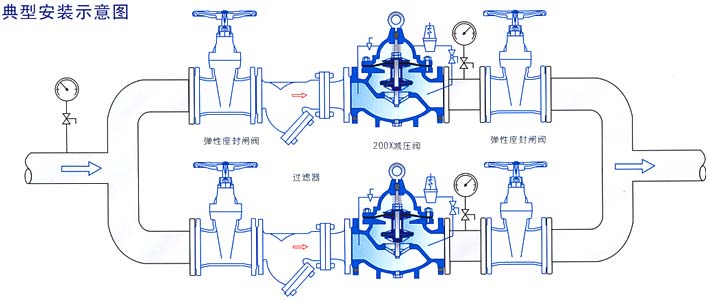

200x活塞式可調式減壓閥典型安裝示意圖

主要外形連接尺寸
