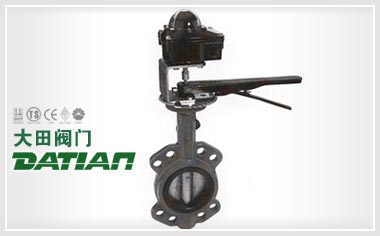

信號蝶閥的特點及工作原理

信號蝶閥的特點

1. 小型輕便，容易拆裝及維修，并可以任意位置上安裝。
2. 結構簡單、緊湊，90°旋轉啟閉迅速。
3. 操作扭矩小，省力輕巧。
4. 達到完全密封，氣體試驗泄漏為零。
5. 選擇不同零部件材質，可適用多種介質。
6. 流量特性趨于直線，調節性能好。
7. 啟閉試驗次數多達萬次，使用壽命長。
8. 凡使用閘閥、截止閥、旋塞閥、膠管閥及隔膜閥的管路，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。

信號蝶閥的工作原理

1. 信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2. 旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。
3. 蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
   1. 在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
   2. 在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
