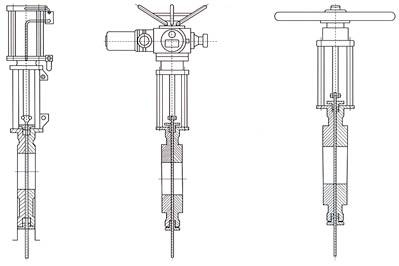

SCZ系列插板閥驅動裝置可采用電動、氣動、手動、傘齒輪轉動等裝置。汽動裝置可安裝空氣過濾器、電磁閥、感應器，如安裝以上驅動裝置，汽動裝置應在合同中注明。
| 靜壓壽命實驗次數 | 金屬密封 | DN≤150mm | 1200次 |
|---|---|---|---|
| DN≥200-400mm | 1000次 | ||
| Dn≤150mm | 800次 | ||
| 非金屬密封 | Dn≤150mm | 1400次 | |
| DN≤200-400mm | 1200次 | ||
| Dn≤450mm | 1000次 |
注：金屬密封指密封副材料是金屬-金屬
| 零件名稱 | 材料 | 零件名稱 | 材料 |
|---|---|---|---|
| 閥體 | 1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB |
閥桿 Stem |
1CF18Ni9Ti |
| 閥座密封圈 | 橡膠或PTFE | 支架 | 不銹鋼 |
| 閥體間密封墊片 | 橡膠或PTFE | 填料壓蓋 | 不銹鋼 |
| 閥體 | 1CF18Ni9Ti CF8M CF8 CF3M CF3 WCB |
填料 | 石墨或PTFE |
| 閥體裝配螺栓 | B7 | 填料壓蓋螺栓 | B7 |
注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。
| ON | L | Φ1 | H | H2 | N-M | 汽缸直徑（mm) Cylinder Diameter |
|
|---|---|---|---|---|---|---|---|
| PN0.6 | PN1.0 | ||||||
| 50 | 40 |
|
125 | 397 | 51 | 4-M16 | 50 |
| 65 | 40 |
|
145 | 418 | 67 | 4-M16 | 65 |
| 80 | 50 |
|
160 | 579 | 82 | 4-M16 | 80 |
| 100 | 50 |
|
180 | 612 | 102 | 8-M16 | 100 |
| 125 | 50 |
|
210 | 710 | 127 | 8-M16 | 125 |
| 150 | 60 |
|
240 | 816 | 152 | 8-M20 | 150 |
| 200 | 60 |
|
295 | 990 | 202 | 8-M20 | 200 |
| 250 | 70 |
|
350 | 1106 | 253 | 12-M20 | 250 |
| 300 | 70 | 70 | 400 | 1264 | 303 | 12-M20 | 300 |
| 350 | 80 | 80 | 460 | 1575 | 353 | 16-M20 | 350 |
| 400 | 80 | 80 | 515 | 1562 | 402 | 16-M22 | 400 |
| 450 | 90 | 90 | 565 | 1750 | 452 | 20-M22 | 450 |
| 500 | 90 | 90 | 620 | 1994 | 502 | 20-M22 | 500 |
| 600 | 100 | 100 | 725 | 2040 | 603 | 20-M27 | 600 |
