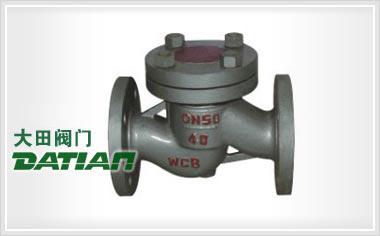

H41N升降式止回閥(臥式止回閥)閥瓣利用流體壓差和自身的重量實現升降，H41N升降式止回閥(臥式止回閥)適用于大部分的罐內水平管路上，自動阻止介質逆流，保護上游設備。
| 設計、制造 | 法蘭連接 | 結構長度 | 公稱通徑 | 公稱壓力 |
|---|---|---|---|---|
| GB/T12237-89 | JB/T79-94、GB9113-2000 | GB12221-89 | DN15~DN200mm | PN1.6、2.5、4.0MP |
| 公稱壓力 | 殼體試驗 | 密封試驗 | 適用介質 | 適宜溫度 |
|---|---|---|---|---|
| 2.5 | 3.75 | 2.75 | 液化氣、天然氣等 | -40~+80℃ |
| 4.0 | 6.0 | 4.4 |
| 閥體、蓋板 | 閥瓣 | 密封面 |
|---|---|---|
| WCB | 碳鋼 | 不銹鋼和尼龍 |
| 公稱通徑 DN(mm) | H41N-25型主要尺寸 | 重量 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | f | Z-фd | H | D3 | (kg) | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 100 | - | 5 |
| 20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 105 | - | 7 |
| 25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 115 | 100 | 9 |
| 32 | 190 | 135 | 100 | 78 | 18 | 2 | 4-18 | 120 | 120 | 10 |
| 40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 140 | 135 | 15 |
| 50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 150 | 150 | 20 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 160 | 175 | 25 |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 175 | 200 | 32 |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 200 | 230 | 57 |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 230 | 273 | - |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 265 | 330 | - |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 300 | 365 | - |
注：不銹鋼止回閥尚有生產，H41W-16/25/40P、H41H -16/25/40、DN15~200尺寸同上表。
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H41N升降式止回閥(臥式止回閥)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
