電動法蘭球閥

概述

大田閥門公司生產銷售的Q941F-1=（PPL、M）-16，25電動法蘭球閥采用CHR電動執行器及球閥組成。執行器與閥門采用直聯方式，外形精巧美觀。電動法蘭球閥可采用多種閥座，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，具有磨擦系數低、操作力矩小、泄露量最高可達零泄露等優點，多種閥座材料可供選擇，適應范圍更廣。電動法蘭球閥配用的CHR系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。該電動法蘭球閥特別適用于介質是粘稠、含顆粒、纖維性質的場合，目前電動球閥廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

特點

電動法蘭球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。

1. 流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小;
2. 止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活;
3. 閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大;
4. 閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大;
5. 由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長;
6. 下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封;
7. 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出;

結構長度：JB1686亦可按GB12221
結構標準：JB79亦可按GB9113，ANSI B16.5，JID B2212。

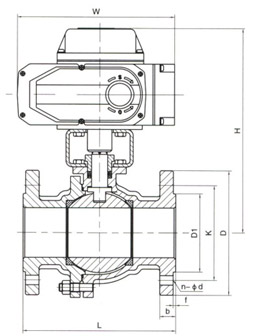

主要外形和連接尺寸 單位Unit:（mm）

電動法蘭球閥附件的選項

根據不同控制和要求可選擇下列附件：

• 切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
• 調節型附件：電氣定位器、氣動定位器、電氣轉換器。
• 氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
• 手動機構：HVSD手操機構

電動法蘭球閥執行標準

1. 設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2. 法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3. 結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4. 檢驗主試驗：JB/T 9092、API 598。
