ATD/ATS新型齒輪條式氣動薄膜執行氣器綜合了國內外最新技術，通過CAD三維模 型創新優化設計，外形美觀緊湊、現代化的造型；并采用 實用新型材料、新工藝、使產品的質量、性能更加可靠； 多規格選型更經濟實惠；產品全面符合最新國際標準技術 規范，滿足現在和未來的需求。

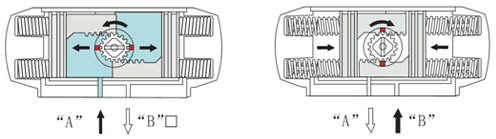

當氣源壓力從氣口（A）中進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口（B）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針方向旋轉。反之氣源壓力從氣口（B）進入氣 缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口（A）排出，同時使兩活塞齒條同步帶動輸 出軸（齒輪）順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為雙作用反轉型）。
當氣源壓力從氣口中（A）進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口（B）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針方向旋轉。在氣源壓力 經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口（A）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸變?yōu)榉聪蛐?轉，即為單作用反轉型）。
| AT | 作用形式 | 尺寸規格 | 選擇角度 | 連接尺寸 | 輸出軸孔尺寸 | 彈簧數量 | 操作溫度 | 防腐等級 |
|---|---|---|---|---|---|---|---|---|
| AT系列氣動執行器 | D:雙作用 S:單作用 |
50~330 | 90°=090 120°=120 180°=180 |
符合國際標準ISO5211 F03-F25 |
LD=平行斜角輸出孔 HT=平行對邊輸出孔 W=兩個鍵槽輸出孔 |
5-12只 （只有ATS） |
ST=標準型-20~+80℃ HT=高溫型-15~+150℃ LT=低溫型-40~+80℃ |
一般場合=A 低濃度酸性環境=B |
| 型號 | 最大氣源壓力 | 旋轉角度 | 操作溫度 | 行程調節每1°圈數 | 缸徑φ（mm） | 汽缸容量（L） 開向 關向 |
開關時間（S） 開向 關向 |
重量/每根彈簧 （Kg） |
|
|---|---|---|---|---|---|---|---|---|---|
| ATD/ATS-50 | 干燥或潤滑的 潔凈壓縮空氣8Bar |
90°±4° 或全行程0°～90° |
ST：（標準型）丁腈橡膠O型圈-20~+80℃ HT：（高溫型）氟橡膠O型圈-15~+150℃ LT=（低溫型）硅橡膠O型圈-40~+80℃ |
1/6 | 50 | 0.1 0.2 | ATD0.2 ATD0.3 | ATD1.1 | |
| ATS0.3 ATS0.3 | ATS1.2 | 0.01 | |||||||
| ATD/ATS-63 | 1/6 | 63 | 0.2 0.3 | ATD0.3 ATD0.3 | ATD1.6 | ||||
| ATS0.3 ATS0.4 | ATS1.8 | 0.02 | |||||||
| ATD/ATS-75 | 1/5 | 75 | 0.3 0.5 | ATD0.3 ATD0.4 | ATD2.8 | ||||
| ATS0.4 ATS0.5 | ATS3.2 | 0.03 | |||||||
| ATD/ATS-88 | 1/5 | 88 | 0.5 0.8 | ATD0.4 ATD0.5 | ATD4.0 | ||||
| ATS0.5 ATS0.6 | ATS4.7 | 0.06 | |||||||
| ATD/ATS-100 | 1/5 | 100 | 0.7 1.1 | ATS0.5 ATD0.6 | ATD5.9 | ||||
| ATS0.7 ATS0.9 | ATS6.7 | 0.07 | |||||||
| ATD/ATS-115 | 1/5 | 115 | 1.2 1.8 | ATD0.7 ATD0.8 | ATD8.5 | ||||
| ATS0.9 ATS1.1 | ATS10.0 | 0.13 | |||||||
| ATD/ATS-125 | 1/4 | 125 | 1.5 2.3 | ATD0.9 ATS1.1 | ATD10.7 | ||||
| ATS1.2 ATS1.4 | ATS12.5 | 0.16 | |||||||
| ATD/ATS-145 | 1/4 | 145 | 2.4 3.8 | ATD1.2 ATD1.4 | ATD15.5 | ||||
| ATS1.5 ATS1.8 | ATS18.3 | 0.25 | |||||||
| ATD/ATS-160 | 1/4 | 160 | 3.1 4.9 | ATD1.5 ATD1.7 | ATD19.5 | ||||
| ATS1.8 ATS2.1 | ATS23.3 | 0.36 | |||||||
| ATD/ATS-180 | 1/4 | 180 | 4.3 6.9 | ATD2.0 ATD2.2 | ATD26.7 | ||||
| ATS2.4 ATS2.8 | ATS32.8 | 0.50 | |||||||
| ATD/ATS-200 | 1/4 | 200 | 5.9 9.5 | ATD2.7 ATD3.2 | ATD35.6 | ||||
| ATS3.5 ATS4.0 | ATS43.6 | 0.62 | |||||||
| ATD/ATS-240 | 1/4 | 240 | 10.0 15.2 | ATD3.5 ATD4.0 | ATD58.2 | ||||
| ATS4.1 ATS4.6 | ATS71.0 | 1.12 | |||||||
| ATD/ATS-265 | 1/4 | 265 | 14.5 21.4 | ATD4.0 ATD4.5 | ATD78.8 | ||||
| ATS4.5 ATS5.0 | ATS96.5 | 1.56 | |||||||
| ATD/ATS-330 | 1/4 | 330 | 25.0 40.0 | ATD6.0 ATD7.0 | ATD130 | ||||
| ATS7.5 ATS8.5 | ATS163 | 2.95 | |||||||
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的AT型氣動活塞式執行機構性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
