ZD系列自動再循環閥

概述

現代工業設備工藝過程中，要求離心泵基本上都是在變流量的狀態下工作，這就需要在工藝過程中有設置自動控制設備。然而咋離心泵在低于負荷運行時會出現過熱、嚴重噪聲、不穩定和氣蝕而引起泵的損壞。這是需要一種自動再循環設備，在泵低于負荷運行時，通過旁路實現泵最小流量回流循環。
上海大田閥門管道工程有限公司通過多年的研發，不斷創新與實踐，開發出ZD系列自動再循環泵保護閥。用于防止各種離心泵在低于負荷運行時由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要泵的流量低于一定數值，閥的旁路回流口就會自動的打開，以此來保證液泵所必須的最小流量。


廣泛應用

化學工業、造紙業、傳統電廠、鋼廠、石化工業、裝船/海運、環保工業、消防系統

三種保護方式：

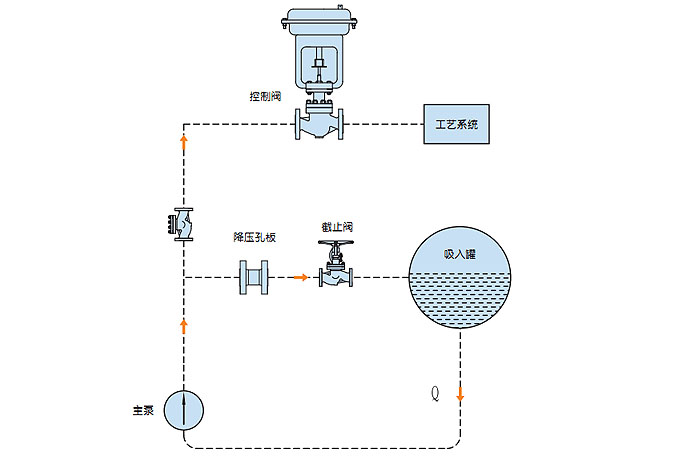

連續循環系統

連續循環系統泵的最小需求流量與系統的工藝流量變化無關。最小流量設定好后經過減壓孔板直接回流至儲罐，連續的最小流量循環雖然可以很好的保護泵，但是必須泵提供更大輸出功率以保證系統工藝流量加上再循環流量，造成額外的能源浪費。

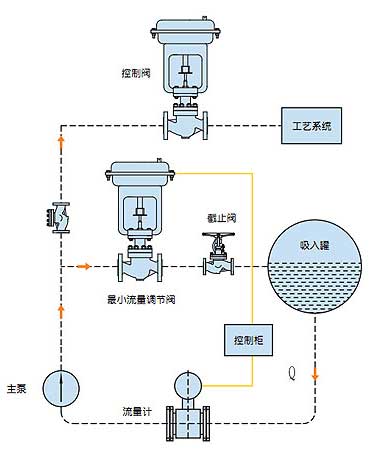

控制循環系統

控制循環系統由止回閥、流量計、最小流量調節閥、控制系統組成。控制循環系統能夠提供最小流量保護，當工藝流量大于泵的最小流量時，回路關閉沒有額外的能量損失。但系統復雜，控制元件多，購買、安裝、維護費用成本比較高。

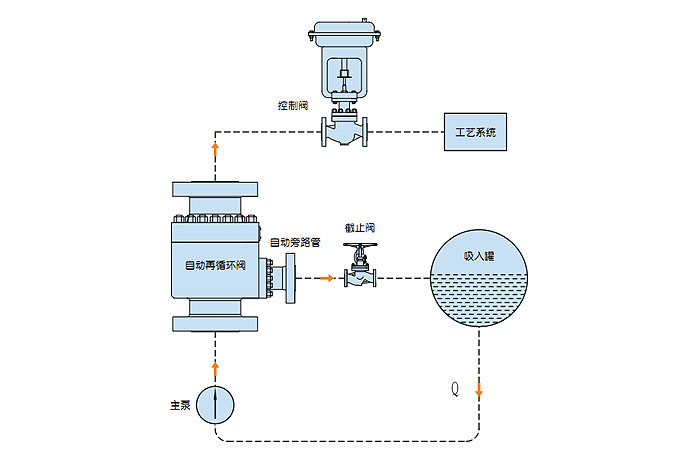

自動再循環閥系統

自動再循環閥集止回閥、流量感知、旁路控制閥、多級降壓功能于一體，不需要動力源和控制系統，不需要電氣接線，本質安全。占用空間小，將高速流體造成故障的可能性減至最小。安裝維護費用低。是現代工業過程中優先考慮的泵的保護方式。

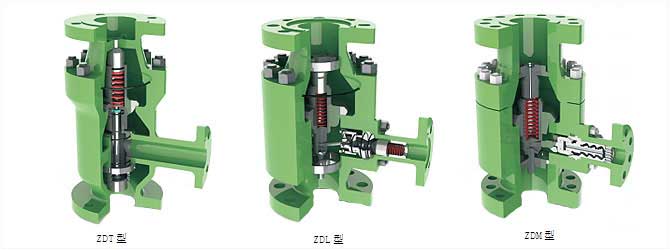

ZD系列自動再循環泵保護閥

ZDT型：

結構簡單、低成本、長壽命、適用于低壓工況；鑄造閥體，可選用碳鋼或不銹鋼材質等；旁路流量大，最大至主流量60%，KV值可調整；旁路最大工作壓差至4MPa；壓力等級PN16-PN64 口徑DN25-DN400

ZDL型：

多孔籠式旁路、低噪音，適用于中低壓工況；鍛造閥體，可選用碳鋼或不銹鋼材質等；標準型旁路帶止回功能，最大工作壓差至6MPa；帶有文丘里流道的主路止回結構，適應復雜工況；壓力等級PN16-PN100 口徑DN25-DN500；可選擇增加手動旁路操作功能，以備故障時使用

ZDM型：

防氣蝕多級減壓旁路，降低流速，適用于高壓工況；鍛造閥體，可選用碳鋼或不銹鋼材質等；標準型旁路帶止回功能，最大工作壓差至30MPa；壓力等級PN16-PN420，口徑DN25-DN500；可選擇增加手動旁路操作功能，以備故障時使用
