GHF-1型防火呼吸閥是裝于油罐頂部，起減少罐內油品的蒸發損耗與控制罐內壓力及防火安全作用。
正壓：+180mm水柱 負壓：-30mm水柱

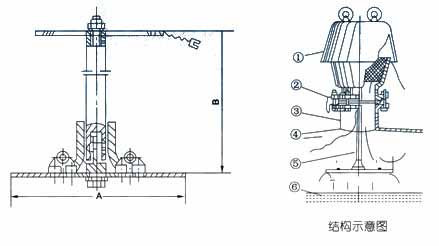

將油罐頂呼吸閥
①、(如圖示，下同)取下，然后將擋板
②、折疊從接合管
③、送入罐
④、內展平，而后將固定板盤置于接合管法蘭的中心位置，把靜電接地線
⑤、墊圈壓在呼吸閥連接螺栓下方，然后將呼吸閥重新安裝好即可。
| 規格（DN） | 圖號 | 重量（㎏/臺） | 安裝尺寸（毫米） | |
|---|---|---|---|---|
| A | B | |||
| 80 | Fcl-80-00 | ≈2 | Φ198 | n+常數 |
| 100 | Fcl-100-00 | ≈3 | Φ228 | n+常數 |
| 150 | Fcl-150-00 | ≈5 | Φ318 | n+常數 |
| 200 | Fcl-200-00 | ≈8 | Φ438 | n+常數 |
| 250 | Fcl-250-00 | ≈11 | Φ546 | n+常數 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GHF-1型防火呼吸閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
