大田閥門公司生產銷售的浮動式鑄鋼球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。鑄鋼球閥一般分為手柄鑄鋼球閥，氣動鑄鋼球閥，電動鑄鋼球閥，鑄鐵球閥，不銹鋼球閥，全銅球閥等。 球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。 浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。
| 設計標準Design Standard | GB/T12237 | API608 |
|---|---|---|
| 結構長度Face to Face | GB/T12221 | ASME16.10 |
| 法蘭尺寸 Flanged Size | GB/T9113 JB/T79 | ASME16.5 |
| 檢查與實驗Test＆Inspection | JB/T9092 | API598 |
注：系列閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造。
| 序號 | 零件名稱 | 材質 | ||
|---|---|---|---|---|
| GB | ASTM |  |
||
| 1 | 側閥體 | WCB | A216-WCB | |
| 2 | 螺母 | 35 | A194-2H | |
| 3 | 墊片 | 柔性石墨+不銹鋼 | 柔性石墨+不銹鋼 | |
| 4 | 螺柱 | 35CrMoA | A193-B7 | |
| 5 | 閥體 | WCB | A216-WCB | |
| 6 | 閥座 | PTFE | PTFE | |
| 7 | 球體 | 25+ENP | A105 + ENP | |
| 8 | 閥桿 | 1Cr13 | A182-F6a | |
| 9 | 墊片 | PTFE | PTFE | |
| 10 | 填料 | 柔性石墨 | 柔性石墨 | |
| 11 | 填料壓蓋 | WCB | A216-WCB | |
| 12 | 螺釘 | 35 | A194-2H | |
| 13 | 定位片 | Q235A | 碳鋼 | |
| 14 | 擋圈 | 65Mn | AISI 1566 | |
| 15 | 手柄 | KT330-08 | A47-667 235 10 | |
注：

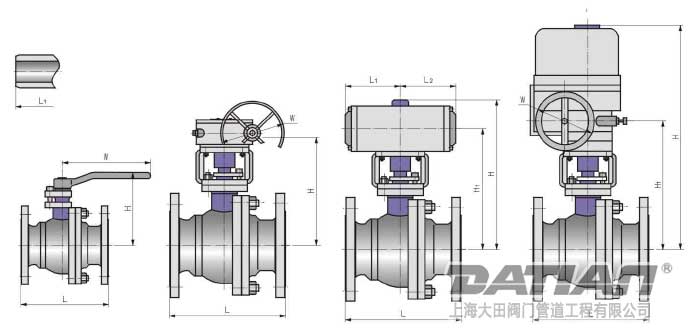

尺寸及重量 PN1.6MPa CLASS 150 10K(JIS)
DN |
mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | In | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| 150LB 法蘭Flange |
L | 108 | 117 | 127 | - | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | - |
| 1.6MPa 法蘭Flange |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | - |
| 10K(JIS) 法蘭Flange |
L | 108 | 117 | 127 | - | 165 | 178 | 190 | 203 | 229 | 365 | 394 | 457 | 533 |
| 對焊 Butt Welding |
L1 | 140 | 152 | 165 | - | 190 | 216 | 241 | 282 | 305 | 381 | 403 | 419 | - |
| 手動 Hand – Operated |
H | 59 | 63 | 75 | - | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | - |
| W | 130 | 130 | 160 | - | 230 | 230 | 350 | 400 | 500 | 750 | 750 | 900 | - | |
| Kg | 2.3 | 3.0 | 4.5 | - | 7.0 | 9.5 | 15.0 | 19.0 | 33.0 | 58.0 | 93.0 | 1600 | - | |
| 渦輪蝸 桿傳動 Worm Gear Operated |
H | - | - | - | - | - | - | - | - | - | - | 292 | 398 | - |
| W | - | - | - | - | - | - | - | - | - | - | 400 | 600 | - | |
| 型號 | - | - | - | - | - | - | - | - | - | - | A | B | - | |
| Kg | - | - | - | - | - | - | - | - | - | - | 180 | 240 | - | |
| 氣動 Air – Operating |
H | 200 | 204 | 257 | - | 264 | 340 | 370 | 389 | 594 | 646 | 646 | 781 | - |
| H1 | 122 | 126 | 162 | - | 169 | 209 | 239 | 258 | 337 | 437 | 437 | 537 | - | |
| L1 | 326 | 326 | 347 | - | 420 | 426 | 426 | 590 | 523 | 610 | 610 | 885 | - | |
| L2 | 136 | 136 | 181 | - | 181 | 257 | 257 | 257 | 287 | 378 | 378 | 530 | - | |
| 型號 | AG06 | AG09 | AG09 | - | AG13 | AG13 | AG13 | AG13 | AW13 | AW17 | AW17 | AW20 | - | |
| Kg | 6.1 | 6.3 | 8.1 | - | 14.1 | 16.6 | 38 | 42.1 | 53 | 95.3 | 105.2 | 207.8 | - | |
| 電動 Electric Driving |
H | - | - | - | - | - | 472 | 486 | 579 | 595 | 650 | 739 | 799 | - |
| H1 | - | - | - | - | - | 377 | 391 | 484 | 500 | 500 | 589 | 649 | - | |
| W | - | - | - | - | - | 190 | 190 | 190 | 190 | 400 | 400 | 400 | - | |
| 型號 | - | - | - | - | - | Q60-1 | Q60 | Q60-1 | Q60-1 | Q120-1 | Q120-1 | Q120-1 | ||
| Kg | - | - | - | - | - | 23 | 25 | 60 | 75 | 97 | 162 | 226 | - |

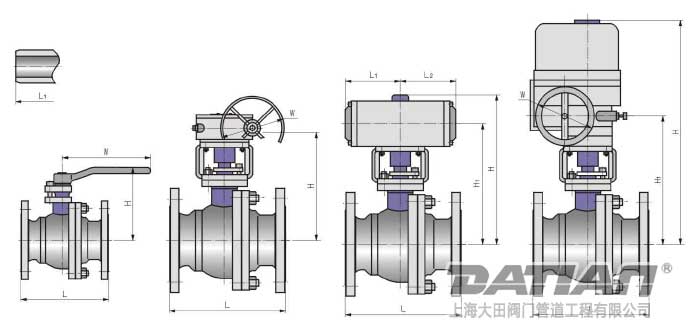

| DN | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | In | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 |
| 300LB法蘭Flange | L | 140 | 152 | 165 | - | 190 | 216 | 241 | 282 | 305 | 381 | 403 | 502 | - |
| 2.5MPa法蘭Flange | L | 130 | 140 | 150 | -165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 | - |
| 4.0MPa法蘭Flange | L | 130 | 140 | 150 | 160 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 | - |
| 20K(JIS)法蘭Flange | L | 140 | 152 | 165 | - | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 |
| 對焊Butt Welding | L1 | 140 | 152 | 165 | - | 190 | 216 | 241 | 282 | 305 | 381 | 403 | 502 | - |
| 手動Hand –Operated | H | 59 | 63 | 75 | - | 95 | 167 | 142 | 152 | 178 | 252 | 272 | 342 | - |
| W | 130 | 130 | 160 | - | 230 | 230 | 350 | 400 | 500 | 750 | 750 | 900 | - | |
| Kg | 2.5 | 3.5 | 5.5 | - | 10.5 | 14.5 | 23.5 | 30 | 55 | 81 | 118 | 200 | - | |
| 渦輪蝸桿傳動Worm GearOperated | H | - | - | - | - | - | - | - | - | - | - | 292 | 398 | - |
| W | - | - | - | - | - | - | - | - | - | - | 400 | 600 | - | |
| 型號Type | - | - | - | - | - | - | - | - | - | - | A | B | - | |
| Kg | - | - | - | - | - | - | - | - | - | - | 220 | 365 | - | |
| 氣動Air –Operating | H | 200 | 204 | 257 | - | 264 | 340 | 379 | 452 | 594 | 646 | 744 | 920 | - |
| H1 | 122 | 126 | 162 | - | 169 | 209 | 248 | 295 | 375 | 437 | 500 | 615 | - | |
| L1 | 326 | 326 | 347 | - | 420 | 426 | 426 | 590 | 523 | 610 | 610 | 885 | - | |
| L2 | 136 | 136 | 181 | - | 181 | 257 | 257 | 257 | 287 | 378 | 378 | 530 | - | |
| 型號Type | AG06 | AG09 | AG09 | - | AG13 | AG13 | AG13 | AG13 | AW13 | AW17 | AW17 | AW20 | - | |
| Kg | 6.2 | 6.4 | 8.5 | - | 16.9 | 20.9 | 42.5 | 52.7 | 77.9 | 107 | 130 | 220 | - | |
| 電動ElectricDriving | H | - | - | - | - | - | 472 | 472 | 579 | 595 | 650 | 739 | 799 | - |
| H1 | - | - | - | - | - | 377 | 391 | 484 | 500 | 500 | 589 | 649 | - | |
| W | - | - | - | - | - | 190 | 190 | 190 | 190 | 400 | 400 | 400 | - | |
| 型號Type | - | - | - | - | - | Q60-1 | Q60 | Q60-1 | Q60-1 | Q120-1 | Q120-1 | Q120-1 | - | |
| Kg | - | - | - | - | - | 23 | 25 | 60 | 75 | 100 | 170 | 240 | - |
| DN | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | 1/2 | 3/4 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 |
| 400LB法蘭Flange | L | 165 | 190 | 216 | - | 241 | 292 | 330 | 356 | 406(432) | - | - | - |
| 6.4MPa法蘭Flange | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| 10.0MPa法蘭Flange | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
| 對焊Butt Welding | L1 | 165 | 190 | 216 | - | 241 | 292 | 330 | 356 | 406(432) | - | - | - |
| 手動Hand –Operated | H | 59 | 63 | 75 | - | 95 | 167 | 180 | 198 | 198 | - | - | - |
| W | 160 | 160 | 230 | - | 400 | 400 | 650 | 650 | 1050 | - | - | - | |
| Kg | 6.5 | 9 | 13 | - | 16.5 | 25 | 30 | 55 | 66 | - | - | - | |
| 渦輪蝸桿傳動Worm GearOperated | H | - | - | - | - | - | - | - | 292 | 398 | - | - | - |
| W | - | - | - | - | - | - | - | 400 | 600 | - | - | - | |
| 型號Type | - | - | - | - | - | - | - | A | B | - | - | - | |
| Kg | - | - | - | - | - | - | - | 72 | 85 | - | - | - | |
| 氣動Air –Operating | H | 200 | 204 | 241 | - | 264 | 340 | 379 | 452 | 584 | - | - | - |
| H1 | 122 | 145 | 146 | - | 169 | 209 | 248 | 295 | 375 | - | - | - | |
| L1 | 283 | 283 | 283 | - | 350 | 590 | 590 | 523 | 610 | - | - | - | |
| L2 | 136 | 181 | 181 | - | 181 | 257 | 257 | 287 | 378 | - | - | - | |
| 型號Type | AG09 | AG09 | AG09 | - | AG09 | AG13 | AG13 | AG13 | AW17 | - | - | - | |
| Kg | 6.5 | 6.8 | 9.3 | - | 17.8 | 33.6 | 45.1 | 59.3 | 81.2 | - | - | - | |
| 電動ElectricDriving | H | - | - | - | - | - | 472 | 559 | 599 | 632 | - | - | - |
| H1 | - | - | - | - | - | 377 | 449 | 449 | 472 | - | - | - | |
| W | - | - | - | - | - | 190 | 190 | 190 | 190 | - | - | - | |
| 型號Type | - | - | - | - | - | Q120-1 | Q120-1 | Q120-1 | Q120-1 | - | - | - | |
| Kg | - | - | - | - | - | 25 | 60 | 75 | 90 | - | - | - |
*( )內為PN10.0MPa、Class600尺寸
