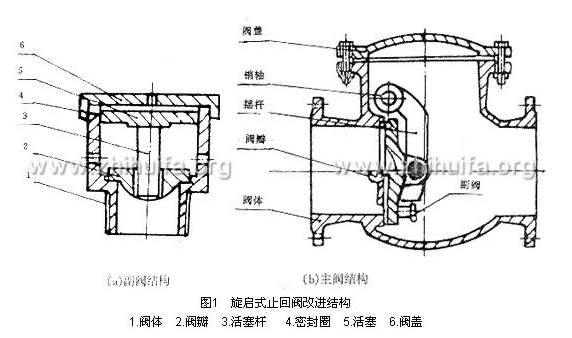

在原旋啟式止回閥閥瓣上增設緩閉副閥(圖1)。副閥安裝在主閥閥瓣下側或兩側且用螺紋聯(lián)接，介質正常流動閥門開啟時，介質壓力將副 閥打開，介質通過副閥小孔流入主閥出口端，使主閥進水口端卸壓，主閥閥瓣開啟，主閥前后壓力趨于平衡；介質逆流時，主閥閥瓣在逆流介質作用下快速關閉，而副閥閥體上部為緩沖缸，副閥閥蓋旋入閥體上部其蓋上有一小孔，副閥閥瓣與其活塞桿空套有一定間隙，活塞與緩沖缸之間采用O型橡膠圈密封，活塞下部與閥瓣之間為平面密封；當副閥閥瓣隨主閥閥瓣關閉而關閉時，因副閥閥蓋小孔的作用，介質通過小孔逐漸流入副閥緩沖缸上腔體，一部分介質通過副閥閥瓣與活塞桿之間的間隙倒流，故副閥活塞是緩慢關閉的。該結構主閥的關閉相當于快關階段，副閥的 緩慢關閉相當于慢關階段，依據(jù)泵站機組水力和機械過渡機理說明該結構設計能有 效地防止水錘升壓。
