蝶形止回閥或雙盤式止回閥克服了擺動式及碟片式止回閥的口徑和壓降限制，懸啟式止回閥的閥瓣被 一分為二，在中間鉸接。這樣兩個碟片只能在一個方向擺動，碟片靠裝在鉸鏈上的紐彈簧壓在閥座上。 為了能在流道中心有一個鉸鏈，需在外面安裝一個固定銷，這樣就會引起閥門的泄漏，設計改進后 可在里面安裝，流體就可以密封在閥體內部，不會泄漏到外面（見圖12.3.13）。
圖12.3.13 蝶形止回閥
由于扭彈簧的作用力通常閥門是關閉的，當流體正向流動時，流體的壓力使得碟片繞鉸鏈轉動，閥門 打開。一旦流體流動停止，由于彈簧的作用，在倒流前閥門就已關閉。

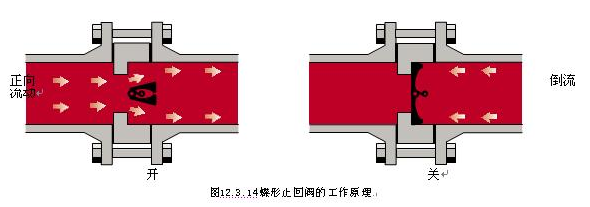

圖12.3.14 蝶形止回閥的工作原理
如果在正常工作中碟片的根部會磨損閥座，蝶形止回閥頻繁開關就會很快導致閥座損壞。為克服這個 問題，閥門剛打開時碟片根部提升，碟片只繞絞鏈旋轉。 和其它形式的止回閥相比，蝶形止回閥有很多優點： 蝶形止回閥不受口徑限制，可以做到DN5400； 通過該止回閥的壓降比通過其它形式的止回閥的壓降低很多； 可用于開啟壓力較低的場合； 蝶形止回閥可安裝在任何位置。
