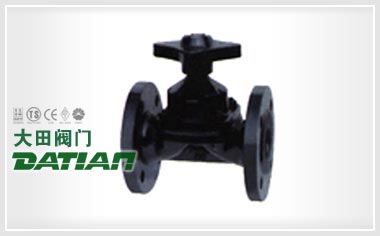

隔膜閥推薦產品

隔膜閥的結構

隔膜閥是一種特殊形式的截斷閥，其啟閉件是一塊用軟質材料制成的隔膜，它將閥體內腔與閥蓋內腔隔開。隔膜閥實際上不過是“鉗夾”的閥，一個彈性的，可擾的膜片，用螺椿連接在壓縮件上，壓縮件是由閥桿所操作而上下移動，當壓縮件上升，膜片就高舉，而造成通路，當壓縮件下降，膜片就壓在閥體堰上（假使為堰式閥）或壓在輪廓的底部（假使為直通式），隔膜閥適用于開關及節流之用。

隔膜閥本身結構設計的原因特適合于超純介質或污染嚴重，十分粘稠的液體、氣體、腐蝕性或惰性介質。與控制設備相結合時，隔膜閥更能取代其它傳統控制系統，尤其是適用于固體和易污染的惰性介質。

產品主要應用于生物制藥、食品、行業; 以及電力、化工、電鍍、等行業的工業水處理中, 還被應用于半導體晶圓的生產中,隔膜閥是特別適用于運送有腐蝕性，有粘性的流體，例如泥漿、食品、藥品、織維性粘合液等，因管線中，隔膜閥的操作機構，是不暴露在運送流體中，故不具污染性，也不需要填料，閥桿填料部也不可能會泄漏。

隔膜閥聯接著潤滑油的低壓安全油系統與EH油的高壓安全油系統，其作用是潤滑油系統的低壓安全油壓力降低到1.4Mpa時，可以通過EH油系統 字串5 當汽輪機正常工作時，潤滑系統的透平油通入閥內活塞上的油室中，克服彈簧力，使閥在關閉位置，堵住EH危急遮斷油母管的泄油通道，使EH系統投入工作。當危急遮斷器動作或手動打閘時均能使透平油壓力降低或消失，從而使壓縮彈簧打開把EH危急遮斷油泄掉，關閉所有進汽門。

隔膜閥工作原理

隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。 當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。 閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。 多種結構形式及控制形式，可適用于多種的流體控制需要。
