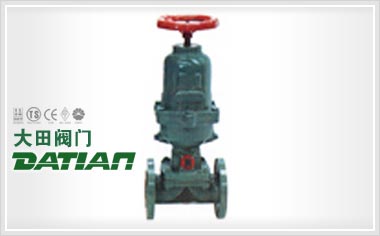

襯氟隔膜閥的設計要點的基本簡介

一.概述：

襯氟隔膜閥是一種特殊形式的具有截?cái)喙δ艿拈y門，在化工、制酸、制堿、冶煉、稀土、農藥等行業生產系統中應用較為廣泛。

二.設計特點：

1.襯氟隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；襯氟隔膜閥隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.襯氟隔膜閥的閥體內腔為全氟F46內襯。因此具有優越的耐腐蝕的特點。
4.由於密封件為富有彈性的四氟隔膜。因此還具有較好的密封性和最小的關閉力。
5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6.閥門的啟閉是依靠旋轉手輪而達到的。本閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)啵环粗畡t閥門即開啟，色別隨之顯露。
7.本閥采用標準：按照GB12239的規定，并符合BS5156的

三.用 途：

襯氟隔膜閥廣泛適用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構、國防工業等行業不同工況下的強腐蝕性介質，而且可以代替價格昂貴的稀有金屬閥門。
