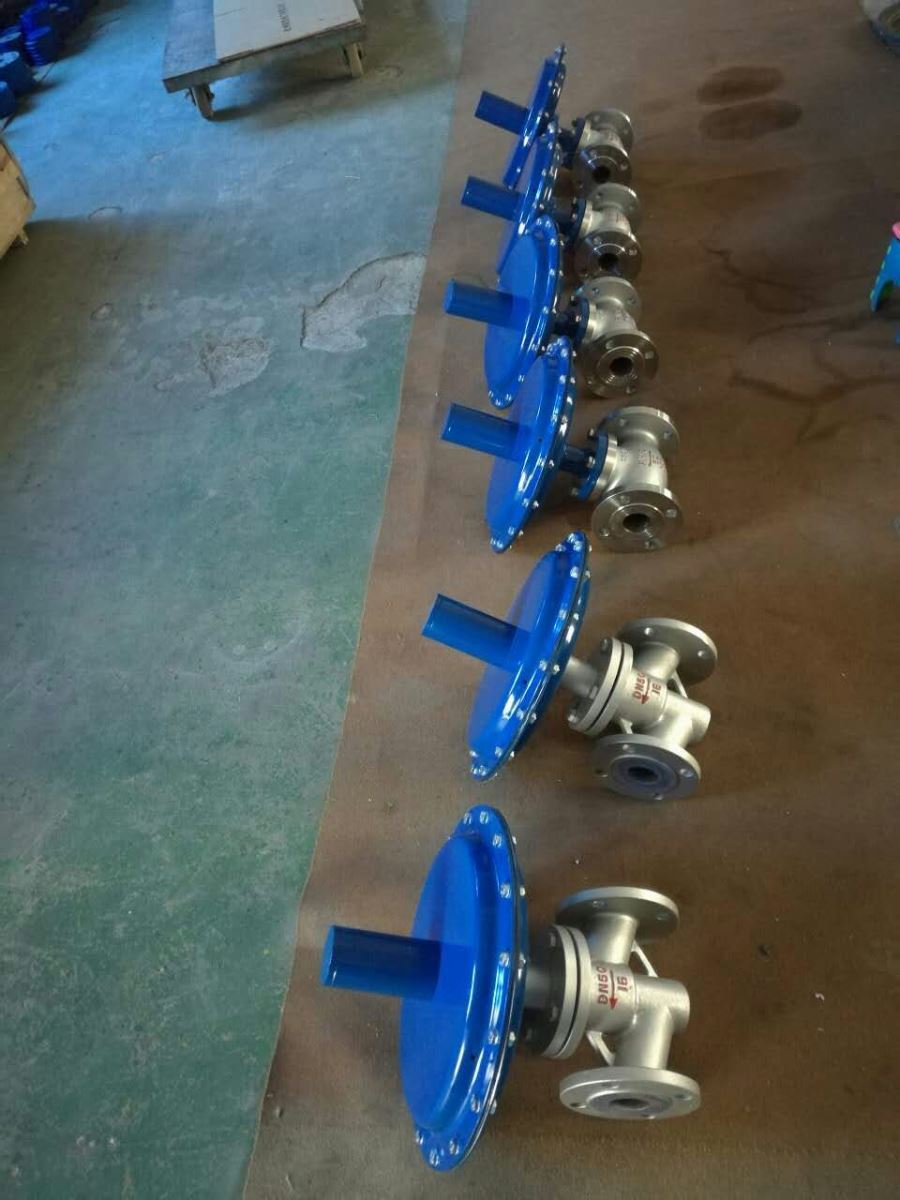

不銹鋼儲罐微壓調節閥

不銹鋼儲罐微壓調節閥用途與特點

不銹鋼儲罐，是以不銹鋼為原料制成的儲罐。和普通的滾塑儲罐相比，不銹鋼儲罐可以耐受更高的壓力，在很多高壓場合廣泛使用，同時不銹鋼儲罐有個很顯著的特點：罐體密封性能優異，徹底杜絕了空氣中有害物質和蚊蟲的侵入，確保罐內存放的液體不會受到外界污染，不會滋生紅蟲，因此不銹鋼儲罐大多用來儲運食品，藥品，并廣泛的用于釀酒業和乳業。

不銹鋼儲罐微壓調節閥不銹鋼儲罐使用注意事項

儲油罐頂?shù)耐腹饪住z尺孔蓋、墊片應保持完好，孔蓋應蓋嚴密。量油口應裝有不打火花的金屬墊片。
儲油罐著火，應立即報告并停止著火油罐的一切作業。組織滅火并適時啟動應急預案。
儲油罐上的呼吸閥、液壓安全閥底座應裝設阻火器。不銹鋼儲罐阻火器每季至少檢查一次 自力式氮封（微壓）調節閥（簡稱微壓閥），是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。該產品采用平衡型單座閥快開流量特性調節機構，介質壓力穩定，調節精度高，用于微壓控制，密封性能安全可靠，在運行期間可任意對設定值進行調整等特點。因而它適用于各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。

不銹鋼儲罐微壓調節閥原理

微壓閥主要由檢測執行機構與調節機構二部分組成。用于控制閥后壓力的調壓閥其結構與原理見圖六。介質由箭頭方向進入閥體，經閥芯、閥座節流后輸出。另一路經導壓管進入檢測機構膜室，作用在膜片上，使閥芯作相應的位移，以達到自動控制流量之目的。如輸出壓力升高時，作用在膜片上的力增大，壓縮彈簧，帶動閥桿、閥芯位移，使閥座與閥芯的流通面積減小，直到閥后壓力降低到設定值為止。同理，如輸出壓力降低時，作用在膜片上的力減小，由于彈簧的反作用力，推動閥桿，使閥芯與閥座的流通面積增大，直到閥后壓力升高到設定值為止，設定值可通過彈簧的調節而得到。

規格與技術參數

• 公稱通徑：DN20~200 3.2公稱壓力：PN10、16 3.3流量特性：快開
• 性能指標：符合Q/SF.J02.01.06-1997
• 結構型式：單座壓力（≤0.1Mpa時）、雙座(壓力較高，且口徑較大時) 3.6執行機構類型：簿膜式
• 壓力調節范圍（KPa）：0.5~100內分段

選型時注意

執行機構400CM2(現有常規調節范圍0.5~8Kpa、 6.5~20Kpa)
600CM2(現有常規調節范圍0.5~5.5Kpa、 5~15Kpa)200 CM2
調節精度：±5%（執行機構和彈簧剛度有關）
需帶截止閥,保護執行機構膜片的作用當口徑小于10mm時,閥前壓力在1~2kg/cm2,設定閥后壓力只有幾個Kpa時，也可選用微壓閥(溫度小于100℃)。
例：P1=30 KPa(G), P2=2KPa(G), 流量Qmax= 200Nm3/h, Qnor=150Nm3/h,
Qnor=120Nm3/h介質N2，溫度：常溫，控制差壓：20(kPa)
計算KV14.3、10.8、8.6選KV20，開度46％、31％、23％
DN40 ZZVP-1B 執行機構600CM2，壓力調節范圍0.5~5.5Kpa,閥體ZG230-450,閥內件1Cr18Ni9Ti
例：P1max=400 KPa(G), P1min=250KPa(G), P2max=120 KPa(G), P2min=30KPa(G), 流量Qmax= 1200Nm3/h, Qnor=400 Nm3/h,介質N2，溫度：常溫，控制差壓：20(kPa)
