三通回流閥應用和特點

三通回流閥概念

回流閥的種類很多，我們今天說的三通回流閥，有三個口，一進兩出，（左進，右和下出）和普通閥門不同的是底部有一出口，當內部閥芯在不同位置時，出口不同，如閥芯在下部時，左右相通，如閥芯在上部時，右出口被堵住，左和下口通。因?yàn)樽罂诤陀铱诓辉谝粭l水平線上。當高加緊急解列時，閥門關閉，給水走旁路 。

回流閥：一種保護系統因壓力過高而被破壞的閥門，一旦系統管路或裝置中的介質壓力超過設定值，會自動釋放壓力，從而達到安全保護的目的。回流閥有彈簧式和桿式兩大類。另外還有沖量式安全閥、先導式安全閥、安全切換閥、安全解壓閥、靜重式安全閥等。彈簧式安全回流閥主要依靠彈簧的作用力而工作，彈簧式安全回流閥中又有封閉和不封閉的，一般易燃、易爆或有毒的介質應選用封閉式，蒸汽或惰性氣體等可以選用不封閉式，在彈簧式安全回流閥中還有帶扳手和不帶扳手的。扳手的作用主要是檢查閥瓣的靈活程度，有時也可以用作手動緊急泄壓用，杠桿式安全回流閥主要依靠杠桿重錘的作用力而工作，但由于杠桿式安全閥體積龐大往往限制了選用范圍。溫度較高時選用帶散熱器的安全閥。

現代工業設備工藝過程中，要求離心泵基本上都是在變流量的狀態下工作，這就需要在工藝過程中有設置自動控制設備。然而咋離心泵在低于負荷運行時會出現過熱、嚴重噪聲、不穩定和氣蝕而引起泵的損壞。這是需要一種三通回流閥設備，在泵低于負荷運行時，通過旁路實現泵最小流量回流循環。

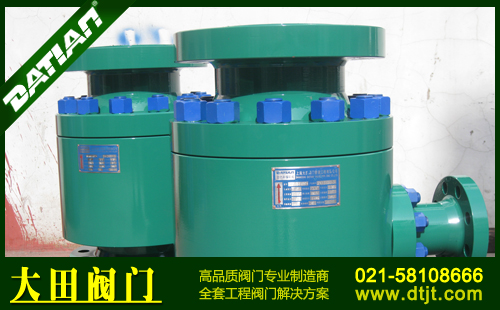

上海大田閥門管道工程有限公司通過多年的研發，不斷創新與實踐，開發出ZD系列三通回流閥泵保護閥。用于防止各種離心泵在低于負荷運行時由于過熱、嚴重噪聲、不穩定和氣蝕而引起的損壞。只要泵的流量低于一定數值，閥的旁路回流口就會自動的打開，以此來保證液泵所必須的最小流量。

三通回流閥 應用范圍

• 化學工業
• 造紙業
• 傳統電廠
• 鋼廠
• 石化工業
• 裝船/海運
• 環保工業
• 消防系統

三通回流閥 特點

• 多孔籠式旁路，低噪音，適用于中低壓工況。
• 鍛造閥體，可選用碳鋼或不銹鋼材質等。
• 標準型旁路帶止回功能，最大工作壓差至6MPa。
• 帶有文丘里流道的主路止回結構，適應復雜工況。
• 壓力等級PN16-PN100，口徑DN25-DN500。
• 可選擇增加手動旁路操作功能，以備故障時使用。
