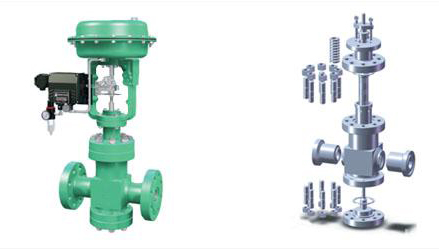

最小流量調節閥又稱鍋爐給水泵再循環閥。在電廠它安裝在給水泵出口處，連接至除氧器。鍋爐給水泵把水從除氧器里吸出送往鍋爐。為防止給水泵過熱以及防止產生汽蝕，給水泵的流量在任何情況下都必須不小于某一個規定的安全流量，也就是最小流量。當鍋爐給水需要流量很小時，比如汽機跳閘時，需及時打開最小流量閥，把一部分高壓水由泵出口處回流到除氧器，以保證給水泵的安全運行。該閥所在的系統稱為再循環系統。
1、最小流量調節閥技術參數：
- 閥體型式：直通鑄造球型閥；
- 公稱通徑：DN20 、25 、32 、40 、50 、65 、80 、100 、200；
2、最小流量調節閥主要材料：
- 公稱壓力：PN 1.6、2.5、4.0、6.4、10、16、25Mpa、CLASS 150、300、600、900、1500Lb；
- 連接方式：法蘭 FF、RF、RTJ、等 焊接：SW、BW；
- 執行機構：氣動：多彈簧執行機構；
3、鍋爐給水泵最小流量調節閥的作用：
- 防止水泵流量過小,鍋爐給水泵發生汽蝕；
- 鍋爐給水泵啟動的時候泵里面如果沒有足夠的流量，給水泵內的工質會氣化，損壞泵，把再再循環一開，保證泵里面有足夠的水通過；
- 最小流量閥是防止給水泵發生汽化而設定的，定值一般有廠家提供，當給水泵入口流量低于最小值時，最小流量閥打開，如果開啟后流量低于最小流量跳泵來保護給水泵；
4、最小流量閥的工作原理：
最小流量閥一般安裝在水泵出口的支管上，當水泵正常運轉時，外管供水時，最小流量閥關閉。當水泵正常運轉不向外供水時，又不停泵，最小流量閥由溫度、壓力、與出口閥連鎖三種方式中其中一種方式控制其開和關，排去一部分小流量的高溫水，防止水泵氣蝕，保證水泵正常連續運轉。
5、最小流量閥的工作方式：
- 軋鋼廠的高壓除鱗水（PN25MPa）是采用溫度控制的，除鱗水50℃開閥，40℃關閉；
- 用于一般水泵是采用泵的出口壓力來控制的，在泵出口的主管上安裝壓力開關，當壓力超過某一設定值（根據現場，由設計員設定），最小流量閥開；當壓力低于某一設定值，最小流量閥關。水泵正常運轉的壓力隨著向外界供水和不供水時壓力波動較大，開關最小流量閥的設計值由設計院人員設定即可；
- 將最小流量閥的開關與向外界供水的主閥聯鎖，向外供水，主閥開，最小流量閥關，反之，不向外供水，主閥關，流量閥開；
